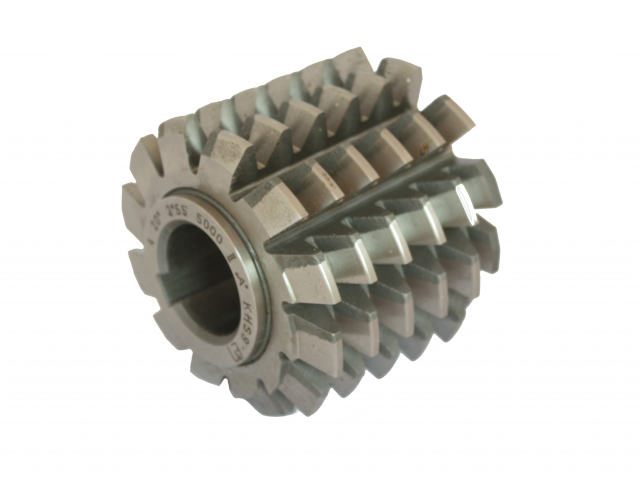

Nach Diametral Pitch

  • Eingriffswinkel α = 20°
  • Bezugsprofil II. nach DIN 3972
  • hinterschliffen Güteklasse "A" nach DIN 3968
  • eingängig, rechts Längsnut nach DIN 138
  • HSS-E (EMo5Co5)

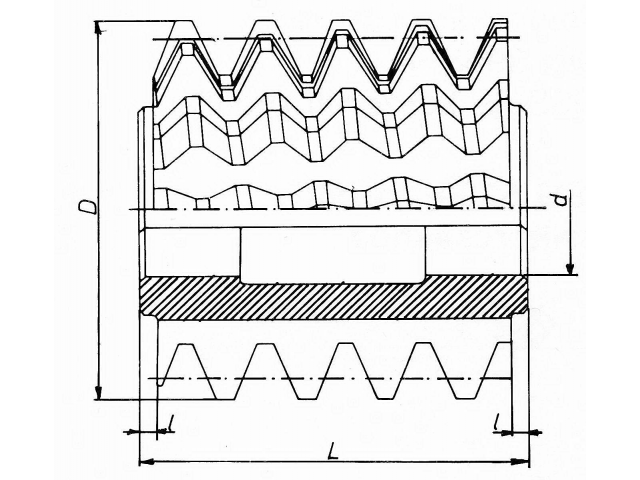

DPModulDdLlz
mm
2 12,7 180 50 210 5 9
2,5 10,16 140 40 170 5 10
3 8,4667 125 40 138 4 10
3,5 7,2571 115 40 108 4 10
4 6,35 115 40 108 4 10
5 5,08 100 40 88 4 10
6 4,2333 90 32 78 4 10
7 3,6286 90 32 78 4 12
8 3,175 80 32 69 3 12
9 2,8222 80 32 69 3 12
10 2,54 70 27 56 3 12
11 2,3091 70 27 56 3 12
12 2,1167 63 27 46 3 12
13 1,9538 63 27 46 3 12
14 1,8143 56 22 38 3 12
15 1,6933
16 1,5875
17 1,4941
18 1,4111
19 1,3368 50 22 31 3 14
20 1,2700
21 1,2095
22 1,1545
23 1,1043
24 1,0583
25 1,0160
26 0,9769
27 0,9407
28 0,9071
29 0,8759
30 0,8467
