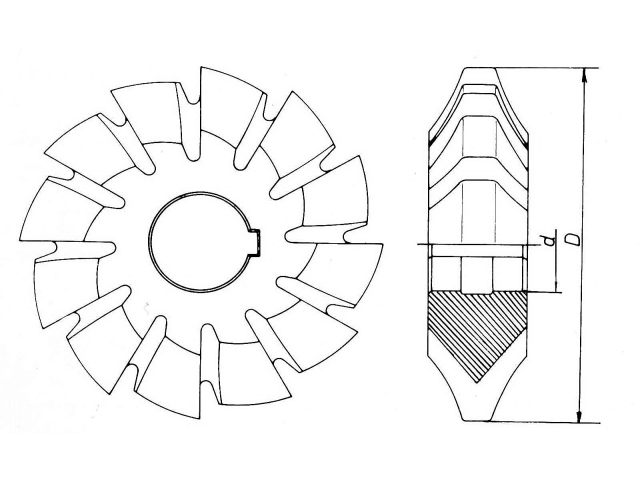

Fogazó alakmarók
| Modul | D | d | Megrendelési adatok |
|---|---|---|---|
| mm | |||
| 1 | 50 | 16 | Mind készletben, mind egyenként rendelhetők Egyenkénti rendeléskor kérjük a modul mellett a fogazandó kerék fogszámától függő maró sorszámot is megadni az alábbiak szerint |
| 1,25 | 50 | 16 | |
| 1,5 | 55 | 22 | |
| 1,75 | 60 | 22 | |
| 2 | 60 | 22 | |
| 2,25 | 60 | 22 | |
| 2,5 | 65 | 22 | |
| 2,75 | 70 | 27 | |
| 3 | 70 | 27 | |
| 3,25 | 75 | 27 | |
| 3,5 | 75 | 27 | |
| 3,75 | 80 | 27 | Maró sorszám/fogszám |
| 4 | 80 | 27 | 1. 12-13 2. 14-16 3. 17-20 4. 21-25 5. 26-34 6. 35-54 7. 55-134 8. 135- |
| 4,5 | 85 | 27 | |
| 5 | 90 | 32 | |
| 5,5 | 95 | 32 | |
| 6 | 100 | 32 | |
| 6,5 | 105 | 32 | |
| 7 | 105 | 32 | |
| 7,5 | 110 | 32 | |
| 8 | 110 | 32 | |
| 8,5 | 115 | 32 | |
| 9 | 115 | 32 | |
| 9,5 | 120 | 32 | |
| 10 | 120 | 32 | |
- homlokkerekekhez,kapcsolószög α=20°
- 8 darabos készletben a fogszám függvényében vagy egyenként is
- készremunkáló alapprofil DIN 3972 I. szerint
- anyagminőség: HSS (EMo5) vagy HSS-E (EMo5Co5)
