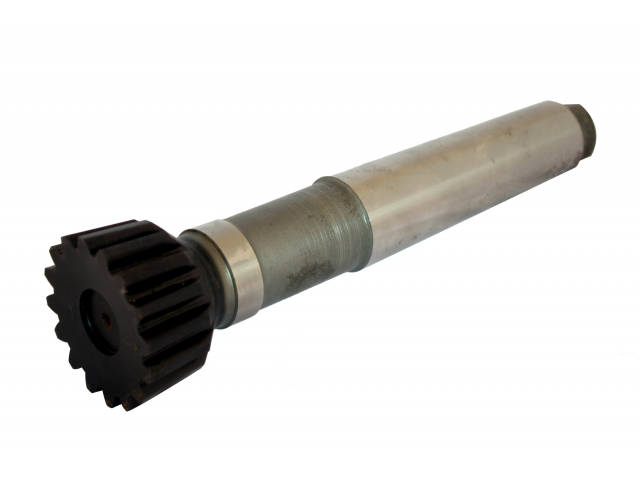

Schaftschneidräder für Zahnwellen nach DIN 5480

Nennteilkreis: ø10, MKK2

Eingriffswinkel α = 30°
kurzer Morsekegel Mkk2
Bezugsprofil DIN 5480 (für Zahnnabe)
Geschliffener Profil, Güteklasse "A"
HSS-E (EMo5Co5)

Modul	Schneidrad -Zähnezahl	Nenn -Durchm.	Schneidrad abmessung		Schaft	Werkstück
Modul	z_o	d_o	b min	l_o	Morse	z_2min
mm	z_o	mm			Morse	z_2min
1	10	10	9	100	MKK 2	16
1,25	10	12,5	11
1,5	10	15	12
2	10	20	14
